影響混凝土收縮的18條因素

                                                    欄目:專(zhuān)業(yè)資訊 發(fā)布時(shí)間:2023-12-19 作者: 亨瑞老于 來(lái)源: 亨瑞老于的結構設計 瀏覽量: 356
                                                    分享到:

                                                    1、現代混凝土都具有不同程度的大體積混凝土的性質(zhì),混凝土在水中永遠呈微膨脹變形,在空氣中永遠呈收縮變形。設計合理考慮“抗與放”的原則,設置變形縫、后澆帶或有效措施,優(yōu)選中等強度混凝土,C40是門(mén)檻值。

                                                    2、水泥用量越大,含水量越高,表現為水泥漿量越大,坍落度大,收縮越大,避免雨中澆灌混凝土。嚴禁現場(chǎng)加水。

                                                    3、水灰比越大,收縮越大,一般高強度混凝土的水灰比較小,對干燥收縮有利(低水灰比對早期塑性收縮不利),但由于水泥漿量較多以及高效減水劑的作用,比中低強度混凝土大。高強混凝土的徐變偏小,應力松弛偏低,容易開(kāi)裂。

                                                    4、暴露面越大,包羅面越小,收縮越大。

                                                    5、礦渣水泥收縮比普通水泥收縮大,粉煤灰水泥及礬土水泥收縮較小,快硬水泥收縮較大,礦渣水泥及粉煤灰水泥的水化熱比普通水泥低,故應根據結構形式及厚度選擇水泥品種。

                                                    6、砂巖作骨料收縮大幅度增加。粗細骨料中含泥量越大收縮越大,抗拉強度越小。

                                                    7、早期養護時(shí)間越長(cháng),收縮越小。保濕養護避免劇烈干燥技術(shù)能有效降低收縮應力。切忌要求過(guò)快的施工工期,養護時(shí)間不足。

                                                    8、環(huán)境濕度越大,收縮越小,越干燥收縮越大,采取噴霧措施,良好的養護對控制裂縫和耐久性都有好處。

                                                    9、骨料粒徑越粗,收縮越小,粒徑越細,砂率越高,收縮越大。

                                                    10、水泥活性越高,顆粒越細,比表面積越大,收縮越大。摻合料具有相同性質(zhì)。越細摻合料和高效減水劑都增加收縮。

                                                    11、配筋率越大,收縮越小,構造配筋應細而密,應力集中部位和樓板的四角加強構造配筋,但配筋過(guò)大則會(huì )增加混凝土拉應力。

                                                    12、風(fēng)速越大,收縮越大,注意高空現澆混凝土。使用養護劑(噴涂法)控制引氣劑用量,采用纖維增強混凝土等,對控制早期塑性收縮有利。

                                                    13、外加劑及摻合料選擇不當,嚴重增加收縮。選擇適宜可減少收縮,盡可能采用普通減水劑和中效減水劑。不宜采用吸水較大的骨料及摻合料與外加劑(骨料可以預先潤濕,夏季砂石原材料堆放在遮陽(yáng)棚內)。采用二次壓光。

                                                    14、環(huán)境及混凝土溫度越高,收縮越大。停工暴露時(shí)間越長(cháng)收縮越大,應當控制入模溫度,水化熱溫升,里表溫差及降溫速率。其中降溫速率尤為重要。

                                                    15、收縮和環(huán)境降溫同時(shí)發(fā)生,對工程更不利。

                                                    16、盡早回填土,盡早封閉房屋和裝修對減少收縮有利,如室內比室外干燥也可能增加裂縫。

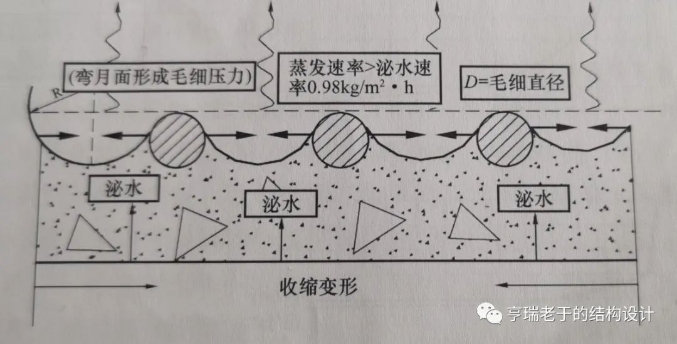

                                                    17、泌水量大,表面含水量高,表面失水過(guò)快,早期收縮越大,一定量的泌水對早期塑性收縮是有利的。

                                                    18、水泥用量較少的中低強度等級,水膠比較低,坍落度較小的混凝土,大部分收縮完成時(shí)間約一年。用量較多的高強度水泥混凝土約為二三年或更長(cháng)?;炷磷罱K收縮完成時(shí)間約20年。對于混凝土輕微收縮裂縫的處理和修補,不是“質(zhì)量事故”,而是終飾工程。



                                                    亚洲天堂网在线视频在线,俄罗斯黄片免费在线观看,亚洲视频区电影区图片区,日韩一级一在线观看视频
