影響混凝土后期強度增長(cháng)的原因分析
欄目:專(zhuān)業(yè)資訊
發(fā)布時(shí)間:2024-03-12
作者: 羅斌
來(lái)源: 砼話(huà)
瀏覽量: 249

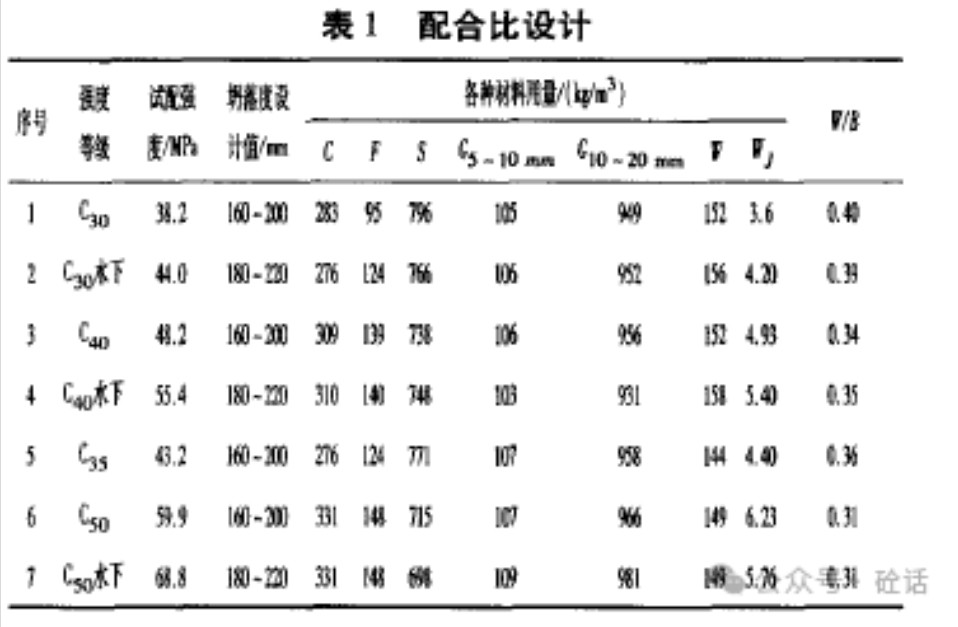

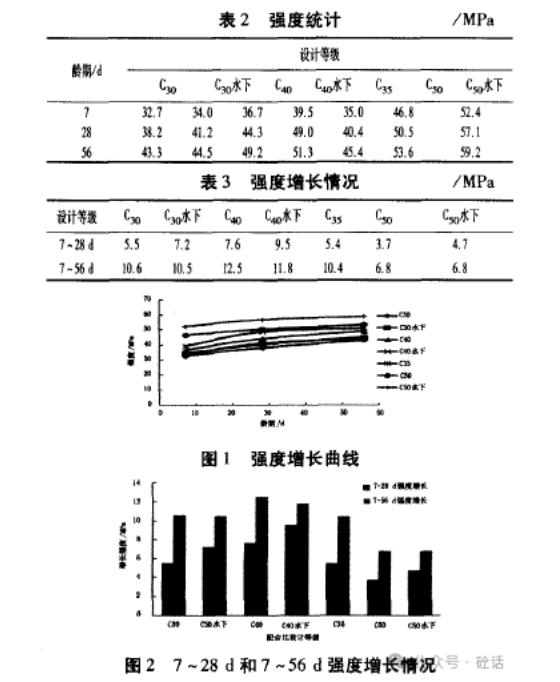

在一次配合比設計中,共設計7組配合比,從C30~C50加強度等級不等,配合比設計見(jiàn)表1,混凝土拌合物性能良好,檢測強度時(shí),發(fā)現7d強度正常,基本達到試配強度的75%左右,但檢測28d強度時(shí),出現多個(gè)配合比強度增長(cháng)很少,甚至不增長(cháng)的反常情況,見(jiàn)表2及表3,在排除了制件、養護等問(wèn)題后,試驗人員擬采用材料對比方法分析各種材料對混凝土的強度影響,以期找出造成混凝土后期強度增長(cháng)不正常的主要原因。從圖1和圖2可以看出,這幾組配合比的強度增長(cháng)不是很正常,強度增長(cháng)曲線(xiàn)非常平緩,7~28d強度基本都在10MPa以下,7~56d強度增長(cháng)也很小,基本上在10~15MPa,與大摻量粉煤灰混凝土的強度增長(cháng)情況不相符。為此,試驗人員對各種材料逐一進(jìn)行分析,以期找出影響混凝土強度增長(cháng)不正常的主要原因。

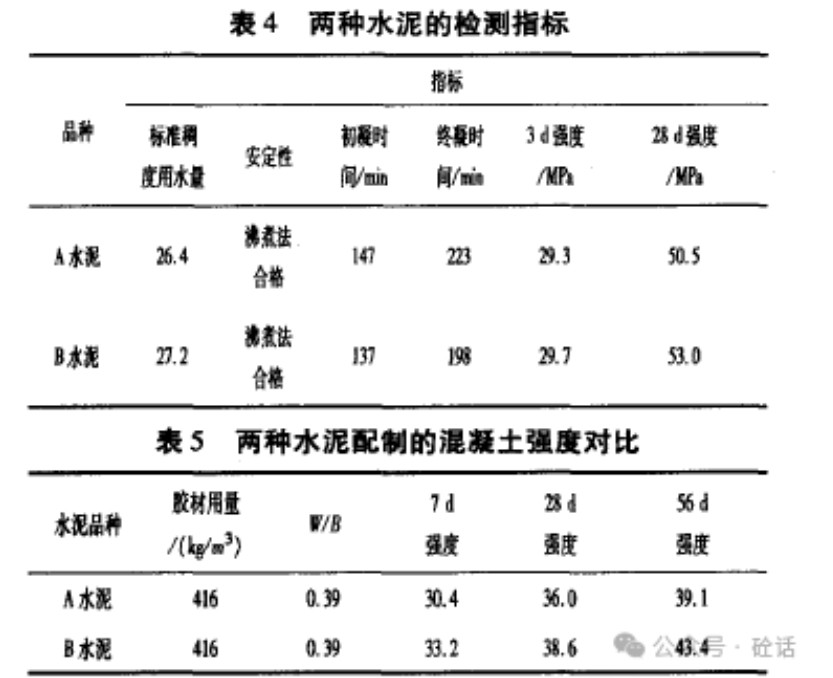

水泥強度對混凝土強度有至關(guān)重要的影響,因此,首先對選取了一種性能穩定的水泥進(jìn)行對比。一般情況下,合格的水泥不會(huì )對混凝土的強度產(chǎn)生太大影響,即使是早強水泥,當水泥28d強度有一定增長(cháng)時(shí),混凝土強度也會(huì )隨之增長(cháng)。唯一不同是,不同的水泥需配制不同的減水劑,水泥與外加劑之間的適應性可能會(huì )導致混凝土用水量略有差異。同時(shí),有些外加劑可能含有早強成分,對混凝土后期強度可能產(chǎn)生不利影響,也應引起重視。本次對比試驗,使膠凝材料用量和水膠比保持相同,減水劑略有差異,但兩種減水劑通過(guò)做抗壓強度比試驗,抗壓強度比合格,對混凝土強度的影響可忽略。兩種水泥的性能指標見(jiàn)表4,配制的混凝土強度對比情況見(jiàn)表5。由表5對比數據可知,B水泥配制的混凝土強度低于A(yíng)水泥,但不至于對混凝土強度造成那么大的影響,也不至于出現上述中的普遍強度不增長(cháng)現象。當水泥膠砂強度滿(mǎn)足要求,且用水量、與外加劑適應良好時(shí),混凝土強度的增長(cháng)還是比較穩定的。

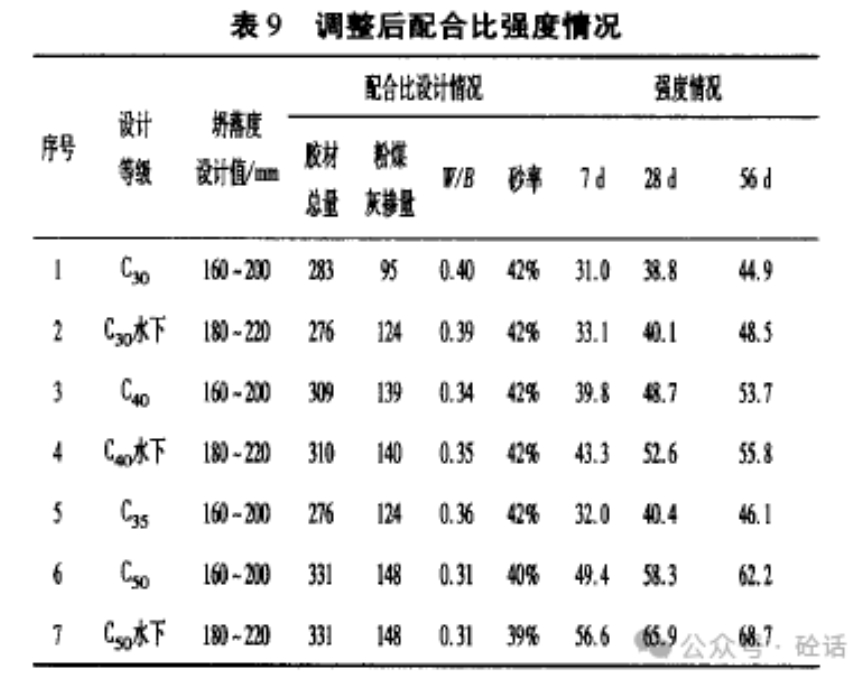

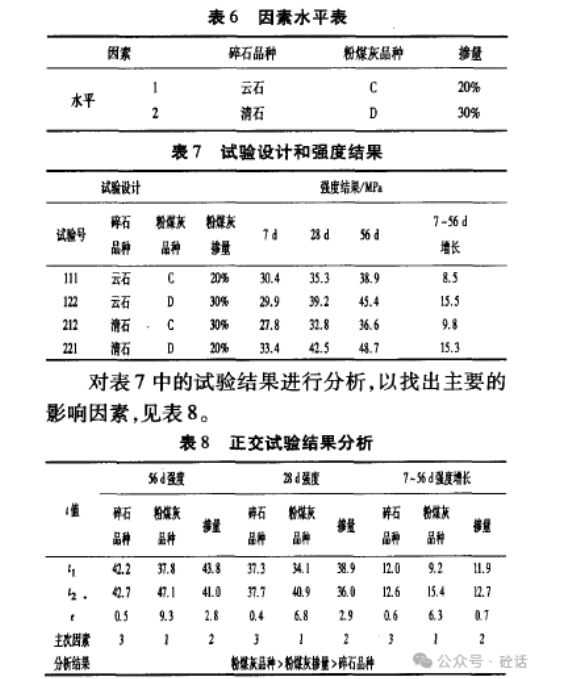

碎石材質(zhì)強度、粉煤灰活性、礦物摻合料摻量對混凝土后期強度也會(huì )產(chǎn)生至關(guān)重要的影響。為節約分析時(shí)間,減少試驗次數,采取了L423三因素二水平的正交設計表。試驗配比為C35混凝土,試配強度43.2MPa,兩種碎石的產(chǎn)地不同,但級配曲線(xiàn)接近,因素水平表、試驗設計和試驗結果見(jiàn)表6、表7。對表7中的試驗結果進(jìn)行分析,以找出主要的影響因素,見(jiàn)表8。通過(guò)上述實(shí)驗,可以得出,粉煤灰品種的變化對混凝土強度增長(cháng)有明顯影響,其次是粉煤灰的摻量。不同活性的粉煤灰最佳摻量是不同的,當粉煤灰存在質(zhì)量問(wèn)題時(shí),需要降低礦物摻合料摻量,尋找最佳摻量點(diǎn),以減少對混凝土的強度影響。目前,市場(chǎng)上的粉煤灰供不應求,問(wèn)題粉煤灰層出不窮,氨味粉煤灰、脫硫灰、噴油灰、非玻璃體灰等,這些粉煤灰往往常規指標檢測合格,但會(huì )對混凝土強度尤其是長(cháng)期性能產(chǎn)生不利影響。使用過(guò)程中,需要加強對粉煤灰的檢測,對灰源進(jìn)行控制,避免使用問(wèn)題粉煤灰。 在確定粉煤灰是影響混凝土強度增長(cháng)的主要因素后,對粉煤灰品質(zhì)進(jìn)行進(jìn)一步的分析,在高倍顯微鏡下,發(fā)現該粉煤灰玻璃體較少,幾乎沒(méi)有,屬于非玻璃體的劣質(zhì)灰,不能發(fā)揮粉煤灰微珠的形態(tài)效應,活性也較低。最終采取更換粉煤灰品種和降低粉煤灰摻量的做法,將粉煤灰摻量降低到20%,而水膠比、砂率均保持不變,通過(guò)試驗,發(fā)現7個(gè)配合比的各齡期強度均有明顯增長(cháng),見(jiàn)表9。(1)在影響混凝土強度增長(cháng)的諸多因素中,礦物摻合料因其摻量小,往往只是被作為一種水泥的替代物對待,沒(méi)有得到足夠的重視。然而,隨著(zhù)礦物摻合料尤其是粉煤灰在混凝土中的用量越來(lái)越大,劣質(zhì)粉煤灰甚至假粉煤灰層出不窮,如果使用前不能辨識,會(huì )對混凝土后期強度造成嚴重影響。 (2)不同的粉煤灰活性不同,根據活性不同,粉煤灰的摻量也應有所不同,優(yōu)質(zhì)粉煤灰可以摻加到30%以上,劣質(zhì)粉煤灰應盡可能的降低摻量。當混凝土結構實(shí)體所處化學(xué)侵蝕或氯鹽破壞環(huán)境,需要大摻量礦物摻合料以提高混凝土耐久性能時(shí),可通過(guò)雙摻的辦法,根據周邊資源,摻加礦粉等予以解決。(3)對于粉煤灰的檢測,不能只局限于規范中列舉的檢測項目。粉煤灰是由大部分μm級的實(shí)體或空心玻璃微珠組成,這是粉煤灰發(fā)揮形態(tài)效應,改善混凝土和易性的根本屬性,粉煤灰所表現出的其他優(yōu)異性能也都源于粉煤灰顆粒的玻璃微珠的形態(tài)效應。在檢測中,用100倍的便攜式顯微鏡即可明顯辨識出粉煤灰中是否含有玻璃體,在判斷含有大量玻璃體后再去進(jìn)行細度、燒失量等其他指標的檢測,從最根本的屬性判斷上,確保粉煤灰質(zhì)量。(4)粉煤灰的價(jià)格低于水泥,采用大摻量粉煤灰不僅可以改善混凝土施工和易性、增加后期強度、降低水化熱,還可大大降低混凝土成本。在進(jìn)行配合比設計時(shí),應先進(jìn)行優(yōu)化試驗,找出粉煤灰的最佳摻量,在保證混凝土性能的前提下盡量降低混凝土生產(chǎn)成本。
